En flad overflade kan styre, hvilken retning terahertz-bølger sendes i, ved at ændre små felter på overfladen enkeltvis. Nu viser et studie en måde at styre sådanne felter med færre elektriske forbindelser og mindre utilsigtet påvirkning af nabofelterne. Resultatet er offentliggjort i Nature Communications den 30. oktober.

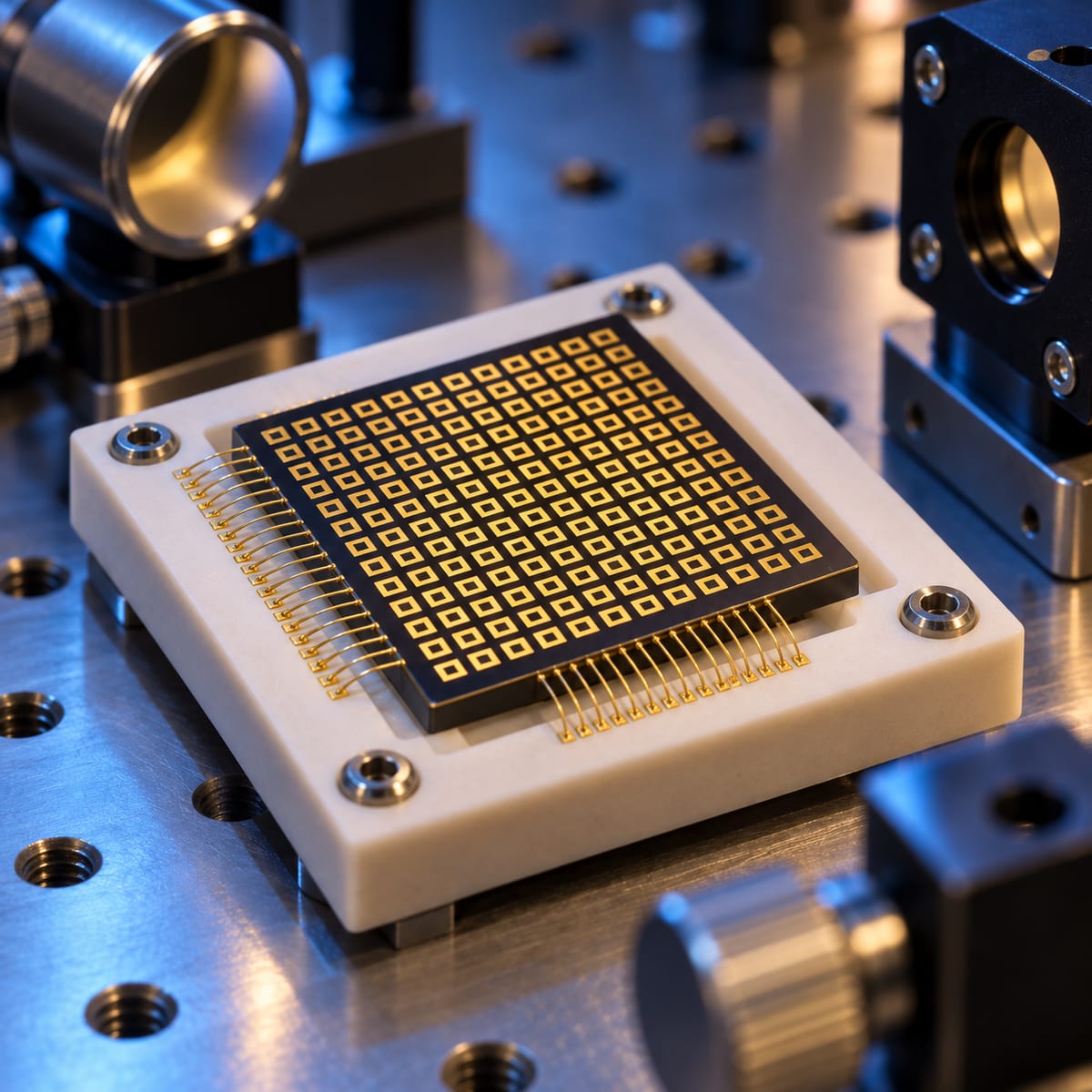

Holdet demonstrerer blandt andet en overflade med 16 gange 16 programmerbare felter og styring af strålen i to retninger. Det er et laboratorieforsøg med en mulig byggeklods til fremtidig bølgestyring, ikke et færdigt trådløst kommunikationssystem.

Problemet vokser med antallet af felter

En metasurface, eller metaoverflade, består af mange små strukturer, der tilsammen påvirker elektromagnetiske bølger. I stedet for at dreje en stor mekanisk del kan man ændre overfladens lokale egenskaber. Det samlede mønster bestemmer, hvordan bølgen reflekteres.

Men styringen kan blive besværlig. Hvis hvert felt skal have sin egen forbindelse, vokser ledningsantallet hurtigt, når man gør overfladen større. Et gitter med 16 gange 16 felter har 256 felter. En styring baseret på fælles rækker og søjler kan i princippet adressere de samme positioner gennem 32 linjer, før øvrige kredsløbsforbindelser regnes med.

Den nye arkitektur bruger netop dette krydsgitterprincip, inspireret af memristor-arrays. Rækken og søjlen vælger tilsammen et bestemt felt. Det minder om at angive en position på et skakbræt frem for at lægge en særskilt ledning frem til hver rude.

En elektrisk vælger lukker for omvejene

Fælles ledninger skaber dog også mulige omveje for strømmen. En spænding, der skal aktivere ét felt, kan sende strøm gennem andre dele af gitteret og påvirke felter, som skulle forblive uændrede. Det kaldes her sneak-path-strømme og er centralt for, om mønstret faktisk kan programmeres præcist.

Forskerne integrerer derfor en ikke-lineær vælger sammen med et lille varmekredsløb i hvert felt. Vælgeren er baseret på vanadiumdioxid, VO₂, og ændrer modstand kraftigt, når den relevante tærskel nås. På den måde kan den valgte strømvej åbnes, mens uvalgte felter isoleres bedre.

Det lille varmeelement ændrer tilstanden i nærliggende VO₂-strukturer, som igen påvirker feltets refleksion. Den elektriske adressering og den elektromagnetiske virkning er dermed forbundet gennem en lokal materialeændring. Det er ikke ledningerne i sig selv, der tegner strålen i rummet.

Forskudte bølger giver en ny retning

Strålestyringen udnytter forskelle i fase: hvor langt en svingning er nået i sin cyklus. Hvis dele af en reflekteret bølge forskydes i forhold til andre dele, ændrer man, hvor bidragene forstærker hinanden. Et passende mønster over overfladen kan derfor sende den stærkeste refleksion i en anden retning.

I studiets faseforsøg havde de to valgte tilstande cirka 180 graders forskel. Forskerne programmerede mønstre langs rækker, søjler og i to dimensioner og målte de ændrede retninger. De demonstrerede også en modulær opbygning, hvor fire mindre gitre blev koblet sammen til et større.

Det gør ledningsproblemet og bølgeproblemet til to sider af samme opgave. Et teoretisk flot strålemønster hjælper ikke meget, hvis styringen samtidig ændrer de forkerte felter. Præcis adressering er derfor afgørende for, at overfladens beregnede funktion kan genfindes i målingen.

Hukommelsen kræver en bestemt temperatur

VO₂ kan bevare forskellige tilstande ved samme temperatur, afhængigt af hvordan materialet er blevet opvarmet og afkølet. Det gav holdet en hukommelseseffekt. I demonstrationen beholdt strålen sit målte mønster i 12 timer, efter programmeringsspændingen var fjernet, mens prøven blev holdt ved 65 °C.

Temperaturbetingelsen er væsentlig. At fjerne den elektriske programmeringsspænding er ikke det samme som at slukke for hele forsøgsopstillingen. Resultatet dokumenterer tilstandsbevarelse under de angivne forhold, ikke et komplet energifrit apparat ved stuetemperatur.

Hangbing Guo, Benwen Chen og kolleger understreger desuden, at større gitre kræver yderligere optimering af drivbetingelser og den omgivende elektronik. Den viste programmering foregik felt for felt. Hurtigere programmering og større overflader er mulige udviklingsretninger, som fortsat skal demonstreres.

Den konkrete nyhed er således en forbedret måde at vælge og fastholde felternes tilstand på. Om den kan blive praktisk nyttig, afhænger også af samlet energiforbrug, hastighed og robusthed i et større system.
