Foldede aluminiumsmoduler giver stivere skaller i ny beregning

Foldede aluminiumsplader kan samles til lette, stive skaller, hvor selve byggedelen hjælper med at fastholde konstruktionens form. Forskere har udviklet en metode, som kombinerer origamiens foldemønstre med modulært byggeri. I en computersimulering var deres samlingsmønster op til 3,5 gange stivere end en anden opbygning med samme masse og areal.

MIT præsenterede arbejdet den 27. oktober. Primærartiklen udkom den 24. oktober i International Journal of Space Structures. Metoden er demonstreret med fysiske modeller og en større installation, men er endnu ikke dokumentation for et færdigt byggesystem til boliger eller nødhjælpslejre.

Fold hver del, og forbind dem bagefter

Udgangspunktet er foldemønstre udviklet af kunstneren og forskeren Ron Resch. Holdet bruger trekantede elementer, der minder om små stativer med tre ben. To elementer spejles og drejes i forhold til hinanden, så de sammen danner en celle, der begrænser mulighederne for bevægelse.

Cellerne forbindes til et net af hule bjælker. Set over hele konstruktionen opstår et flettet, sekskantet gitter, som kan følge en krum overflade. Det afgørende er både, hvordan pladen foldes, og hvordan nabocellerne mødes. Samlingernes placering bestemmer, hvordan belastning kan fordeles videre gennem nettet.

Det giver en praktisk forskel i fremstillingen: Konstruktionen skal ikke foldes ud af én enorm plade. Mindre dele kan skæres, foldes og samles hver for sig. En samlet krum skal bliver dermed resultatet af mange lokale forbindelser.

Geometrien beregnes før pladerne skæres

Alfonso Parra Rubio fra MIT er førsteforfatter på undersøgelsen, som også omfatter forskere fra Bologna, Innsbruck og Tokyo. Holdet beskriver en beregningsmetode, der tilpasser cellerne til en ønsket overflade og samtidig tager hensyn til, at delene skal kunne fremstilles ved foldning af flade plader.

Her mødes digitalt design og fysisk montage. Et computertegnet objekt er ikke automatisk en form, der kan skæres og foldes uden problemer. Beregningen skal derfor skabe dele, som både passer til helheden og kan formes af det valgte materiale.

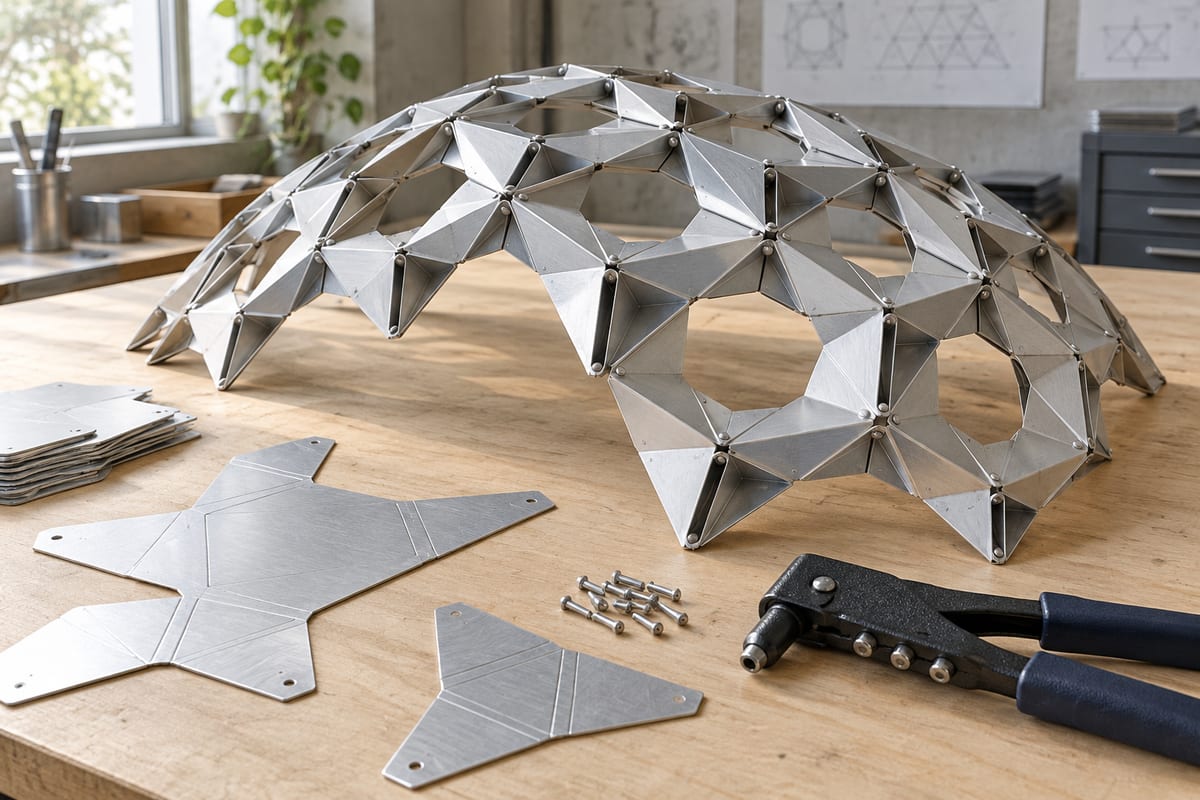

I artiklens fysiske modeller brugte forskerne 1,2 millimeter tykke plader af aluminium 5052. Konturer og foldelinjer blev bearbejdet med computerstyret udstyr. Derefter blev delene foldet manuelt og forbundet med blindnitter. Metoden kombinerer således præcis maskinbearbejdning med montage i hånden.

Hvad de 3,5 gange faktisk betyder

Forskerne sammenlignede to flade gittermodeller med samme celler, men forskellige regler for samlingen. Begge var beregnet som et felt på tre gange syv celler med samme masse, pladetykkelse og ydre mål. Belastningen i midten var 30 newton, og understøtningerne stod 200 millimeter fra hinanden.

Under disse betingelser gav det flettede bjælkemønster op til 3,5 gange højere stivhed i simuleringen. Stivhed beskriver her modstanden mod deformation. Tallet fortæller ikke, at enhver bygning med metoden kan bære 3,5 gange mere vægt, eller at den er så meget stærkere end almindelige stålkonstruktioner.

Sammenligningen isolerer værdien af samlingsmønstret. Når materiale og størrelse holdes ens, kan en ændret geometri gøre en stor forskel for, hvor meget konstruktionen bøjer under en bestemt belastning. Resultatet giver et grundlag for videre forsøg med større og mere sammensatte former.

Skulptur er en demonstration af skala

Et større eksempel er installationen Lexicon i Boston Public Library, skabt af Parra Rubio og Erik Strand. Bibliotekets egen beskrivelse daterer installationen til juli 2026. Den er dermed et tidligere eksempel på fremstillingen, som den nye forskningsformidling trækker frem, ikke en konstruktion opført denne uge.

En offentlig installation viser, at metoden kan omsættes til noget større end en bordmodel. Derfra er der stadig arbejde med at dokumentere relevante belastninger, samlinger, holdbarhed og montage, hvis princippet skal bruges til beboede bygninger.

Forskerne peger også selv på geometriske begrænsninger: Den nuværende måde at forbinde cellerne på passer ikke til alle krumme overflader. Videre arbejde skal blandt andet undersøge andre cellekombinationer og større prototyper. Nyheden er en konkret vej fra foldede pladedele til stive skaller, med en beregnet fordel, som nu skal prøves i flere situationer.
